一變頻器試驗的測試需求分析

　　目前，已定制了6項電氣傳動調速系統的國家及行業標準：GB/T3886.1-2002、JB/T10251-2001、GB/T12668.1-2003、GB/T12668.2-2003、GB12668.3-2004、GB/T12668.4。此外GB/T12668.5、GB/T12668.6正在進行最后階段的審批。

　　變頻器試驗類型包括型式試驗、出廠試驗、抽樣試驗、選擇（專門）試驗、車間試驗、驗收試驗、現場調試試驗、目擊試驗。其中電氣試驗部分主要是測量變頻器的輸入、輸出，包括：

　　１）輸入值：額定輸入電壓、額定輸入電流、額定容量、有功功率、功率因數、輸入各次諧波、輸入總諧波失真度。

　　２）輸出值：最大額定輸出電壓、額定連續電流、額定功率、頻率范圍、過載能力、輸出各次諧波、輸出總諧波失真度。

　　３）效率：在設計的頻率范圍內，各個頻率下的效率。

二變頻器試驗的測量與儀器

　　變頻器主電路結構一般為“交—直—交”，在整流回路中接有大電容，輸入電流為脈沖式充電電流，在逆變輸出回路中輸出電壓信號是受PWM載波信號調制的脈沖波形。因此，在測量儀器的選擇上與傳統的測量有所不同。面對變頻器含有大量諧波、高畸變或是非工頻的電量，采用傳統的儀表對其進行測量會產生較大的誤差，甚至出現測量結果完全錯誤的情況，準確的測量方法是采用帶FFT功能的儀器。

三WP4000變頻功率分析儀在變頻器試驗中的優勢

　　WP4000變頻功率分析儀在變頻器試驗時的強電磁干擾環境下具備獨到優勢，比如傳感器/變送器與二次儀表兩者通過光纖連接，完全避免了強電磁干擾環境下信號在傳輸環節的干擾和損耗；可以進行諧波分析，以數值、柱狀圖、波形兩種方式顯示；寬幅值、頻率、相位內高精度測量；基波頻率范圍寬；系統整體準確度高達0.2級；可以說一臺WP4000變頻功率分析儀可以替代一堆傳統儀表，提高了測量的準確度、方便性，從而大大提高了測試的效率。

四應用案例

　　采用WP4000直接測量變頻器的輸入輸出電參數，對變頻器的性能進行評估，適用于額定電壓10kV、額定電流3500A以下的各容量、型號的變頻器。一臺WP4000變頻功率分析儀可連接6個傳感器/變送器（輸入單元），可同步測量“單相輸入/三相輸出”或“三相輸入/三相輸出”，非常方便的完成變頻器效率、損耗以及輸出信號諧波分析。

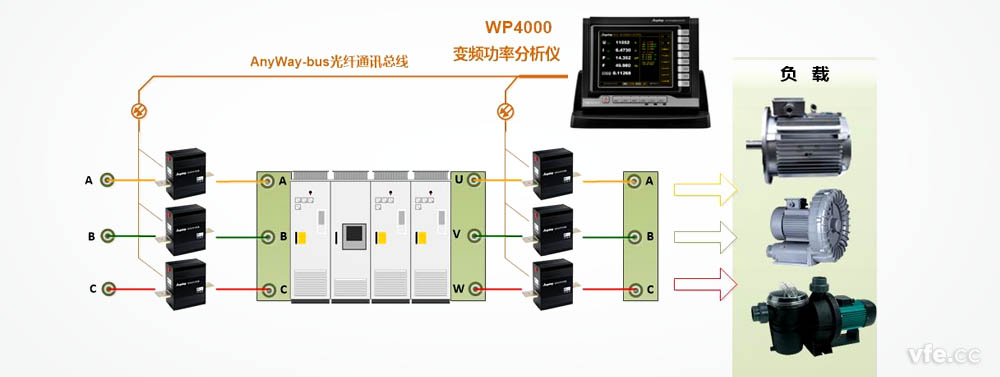

WP4000變頻功率分析儀測試原理圖

　

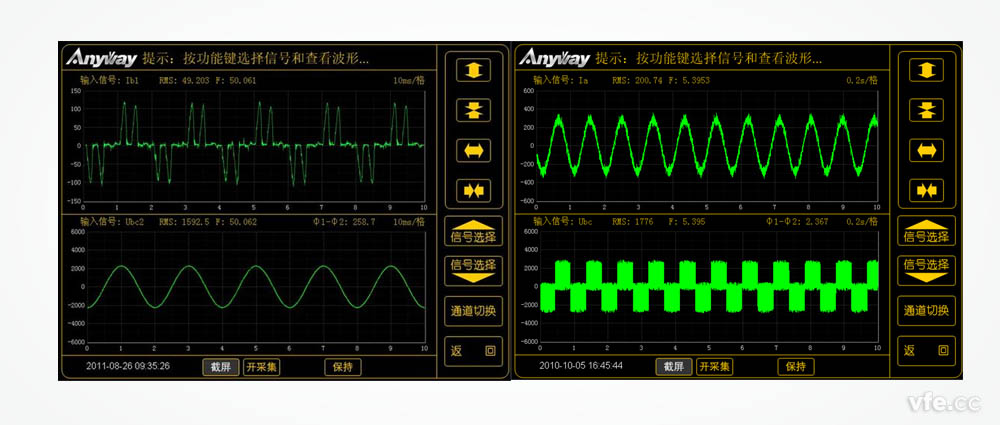

WP4000變頻功率分析儀對變頻器輸入輸出電量工程測量波形圖

---
