一開關電源自動化測試系統概述

　　DH2000數據采集系統可快速構建開關電源自動化測試系統，該系統遵循國內外相關標準規定的測試指標和測試規范，滿足電源測試領域研發過程中的特殊功能測試以及生產過程中的基本功能測試。系統基于開放式體系結構設計，同時支持用戶自定義測試項和測試流程，為用戶提供靈活、規范、低成本、高性價比、最優化的測試測量解決方案。

二開關電源自動化測試系統特點

◆ 寬電壓/電流量程，方便用戶直接測量

　　DT系列數字變送器的直接測量量程從1mV到1280V，電流量程從100uA到128A，無需使用外接傳感器即可完成寬電壓電流范圍內的變頻電量的高準確度測量。

◆ 功能強大的數據處理軟件

　　DH2000數據采集分析平臺能夠?qū)?shù)據具有儀表顯示、實時波形顯示、圖表顯示、趨勢曲線顯示等完善的數據表達方式及強大的數據庫管理功能。

◆ 開放的體系結構

　　用戶在湖南銀河電氣有限公司提供的開放式的數據交互協議及例程源碼的指導下，可輕松調用DH2000數字主機服務程序，進行二次開發，定制適用的專用儀器。系統為用戶提供VC++、C#、delphi、Labview等編程語言開發的示例程序。

三開關電源自動化測試系統測試功能

輸出性能測試	輸入特性測試	調整測試	時序測試	穩定度測試
直流電壓	浪涌電流	電壓調整	開機時序	電壓穩定度
直流電流	輸入電流	電流調整	關機時序	負載穩定度
紋波	輸入功率	交叉調整	上升時間	電壓/負載整合穩定度
噪聲	功率因素	動態負載	下降時間
效率	電壓諧波		保持時間
	電流諧波		邏輯時序
	輸入電壓緩升/降測試
	輸入頻率緩升/降測試

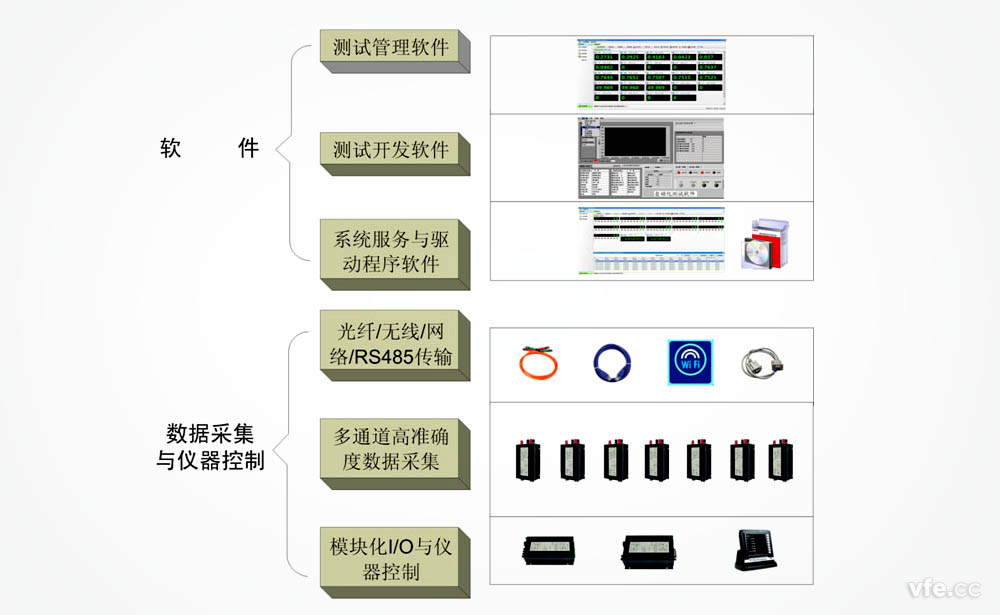

四開關電源自動化測試系統構架框圖

---
