SP系列變頻功率傳感器作為一種新型的數字量光纖傳感器，與傳統的傳感器相比性能更加優異，它極高的全局精度能夠在變頻測量領域內提供可靠數據。那么要怎么樣安裝才能使變頻功率傳感器在測量中發揮其最大功用呢？

　　我們發現，有些用戶購買了變頻功率傳感器后，在實際使用過程中并沒有正確的安裝和使用它，使本來一款優秀的傳感器難免在測量結果上打了些折扣。所以本文將以SP系列變頻功率傳感器為例，對其安裝過程中的注意事項加以說明。

一變頻功率傳感器安裝

01變頻功率傳感器的安裝間距

　　SP變頻功率傳感器由于所測量領域和其本身的特殊性，對傳感器的安裝間距有著嚴格的要求，詳細請見SP變頻功率傳感器安裝技術規范。但是作為一款高電壓大電流傳感器，如果安裝的時候只考慮其測量性能所需要的距離是不夠的，一旦被測電壓達到高壓等級就必須還要考慮它的安全距離了。所以高壓SP變頻功率傳感器在安裝時在滿足其測量性能所要求距離的同時還要保持足夠的安全距離。

02變頻功率傳感器的安裝方式

　　無論高壓或是低壓，SP變頻功率傳感器的安裝方式現在均采用一字排開的形式，變頻電壓調理模塊一律在對應傳感器的上方進行安裝。由于在測量過程中變頻功率傳感器本身是帶電的，所以固定傳感器的型材必須是絕緣材料(如膠木板或玻璃纖維板)。安裝的固定位置首先要滿足變頻功率傳感器安裝技術規范上和國標電氣安裝規范所要求的間距。如下圖即為安裝在柜內的變頻功率傳感器示意圖。

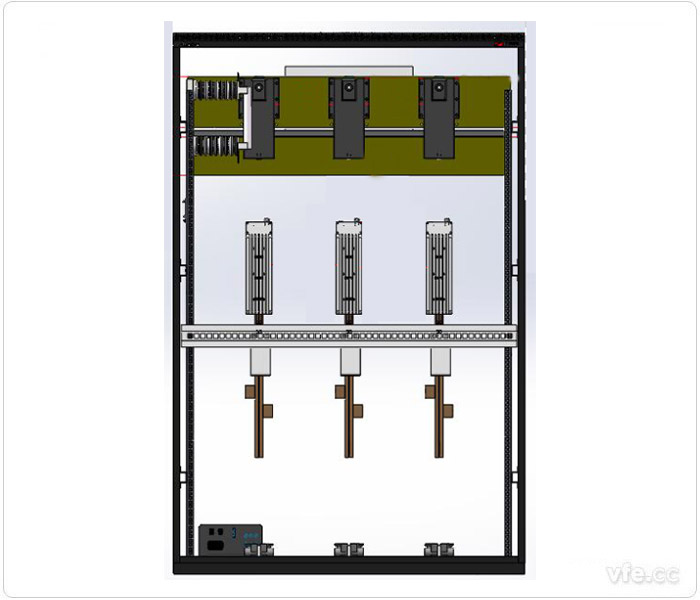

變頻功率傳感器安裝方式示意圖

二變頻功率傳感器的接線

01變頻功率傳感器的光纖接法

　　為了摒除傳輸過程中的電磁干擾，SP變頻功率傳感器的輸出信號為數字信號，光纖是變頻功率傳感器與變頻功率分析儀之間的唯一途徑。

　　對于三相電量的測量，不同的線路接法，變頻功率傳感器與變頻功率分析儀之間的連接順序也是不一樣的。實際接線選擇為2V3A時，A、B、C三相的變頻功率傳感器光纖則分別接往變頻功率分析儀的1、3、2(或4、6、5)號光纖口;如果實際接線選擇為3V3A時，A、B、C三相的變頻功率傳感器光纖則分別接往變頻功率分析儀的1、2、3(或4、5、6)號光纖口。

02變頻功率傳感器的電壓線接法

　　低壓SP變頻功率傳感器的電壓端子有黑、紅兩種顏色，其中有一色端子旁標有“*”號標識，帶“*”號電壓端子接往傳感器本相銅排，另一電壓端子則接往參考端(2V3A參考端為B相，3V3A參考端為N相)，一般來說紅色端子會標有“*”號，但實際接線則需要按照標識接線。

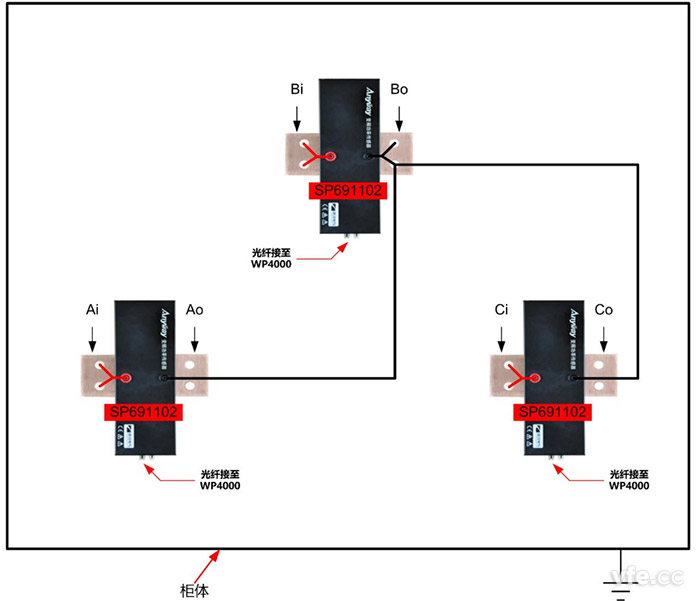

低壓變頻功率傳感器接線示意圖

　　高壓SP變頻功率傳感器本相電壓端子一定是紅色，而變頻功率傳感器之上的變頻電壓調理模塊的接線柱全部短接并接往參考相銅排。

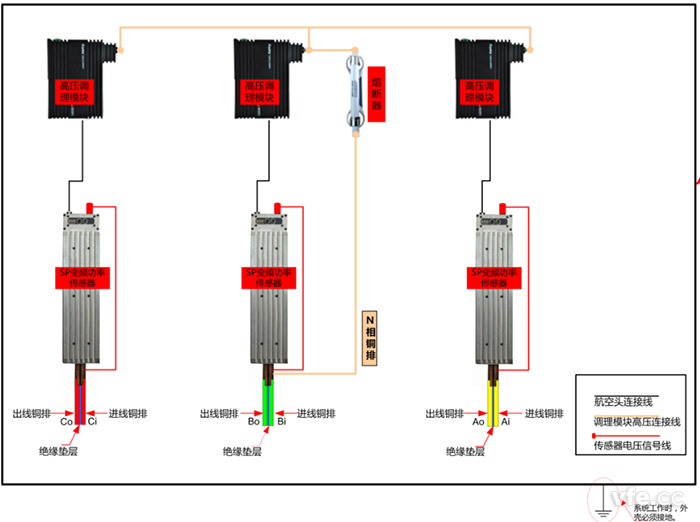

高壓變頻功率傳感器接線示意圖

　　特別需要注意的是，本相的電壓信號線需接至電流輸出端(即帶“*”號端銅排)。

---
