一DP800數字功率計簡介

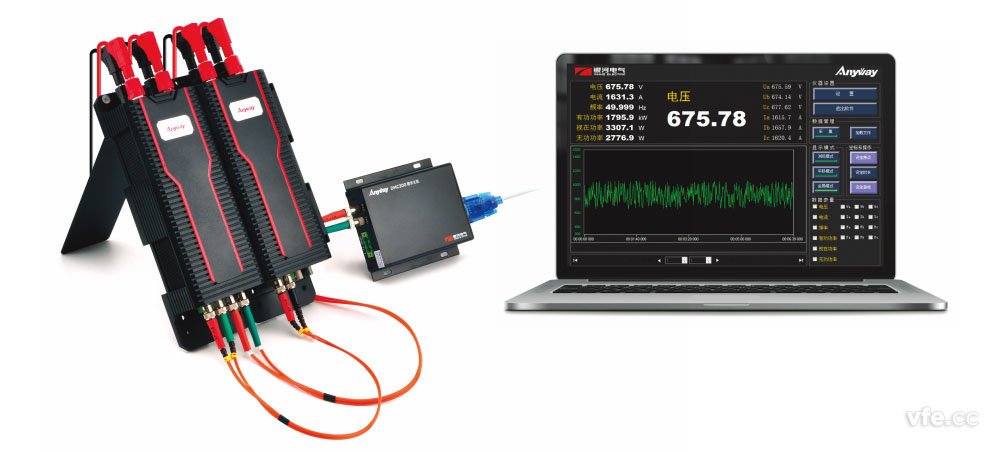

DP800數字功率計
DP800數字功率計是一款低成本、高精度、適合5~400Hz三相正弦交流電有功功率測量的數字化虛擬儀器。
DP800數字功率計包括功率單元、傳輸光纖、OPC232光纖轉換器、安裝數字功率計軟件的上位機等構成。
DP800數字功率計的功率單元包含三個電壓通道和三個電流通道，可采用二瓦計法或三瓦計法測量三相電壓有效值、電流有效值、頻率及有功功率。功率單元以高速串行光纖通訊的方式輸出數字信號，可實現長達1000m的遠距離無干擾、無衰減信號傳輸。光纖信號經OPC232光纖轉換器轉換為RS232接口與上位機建立通訊，由上位機數字功率計軟件實現三相電壓、三相電流、三相功率、頻率等17個參數的實時顯示。
DP800數字功率計的功率單元的電壓和電流測量通道均包含8個量程，通過自動無縫量程轉換拓寬信號測量范圍，可在額定輸入信號0.4%~100%的范圍內滿足標稱精度指標；為了拓寬外接傳感器的準確測量范圍，采用多量程傳感器或多個傳感器時，可采用DP100自動量程轉換器對多路輸入信號進行切換實現外部量程轉換。
二DP800數字功率計主要功能
● 可測量直流回路的電壓、電流有效值及功率，可測量交流回路的電壓、電流有效值、頻率、有功功率、無功功率、視在功率等參量。
√ 通過線路圖設置同步測量三個獨立的直流回路的電參數。
√ 通過線路圖設置同步測量三個獨立的單相交流回路的電參數。
√ 通過線路圖設置同步測量一個三相四線制交流回路的電參數（三瓦計法）。
√ 通過線路圖設置同步測量一個直流回路及一個三相三線制交流回路的電參數（二瓦計法）。
● 計算三相電壓、電流的三相不平衡度，正序分量、負序分量、零序分量等。
● 采用數字積分法計算單相及三相點的電能，積分時間可設置。
● 可繪制每一個參數的趨勢曲線。
三DP800數字功率計主要特點
● 前端數字化產品，功率單元可就近安裝在傳感器或一次回路附近，縮短模擬線路傳輸距離，輸出采用光纖傳輸，避免了傳輸環節的損耗與干擾，適合復雜電磁環境下的高精度測量；
● 功率單元與虛擬儀器主機之間采用光纖傳輸，最遠傳輸距離可達1000m，特別適用于測試現場與主控室距離較遠的場合。
● 根據被測電壓和電流的量程，靈活選擇不同型號的功率單元，可在4mA~6A和0.5V~1000V的范圍內保證測量精度，可與電壓互感器、電流互感器、霍爾電壓傳感器、霍爾電流傳感器、羅氏線圈等各種電量傳感器實現最佳量程匹配，提高系統測量精度；
● 多通道高精度同步測量，自動記錄測量結果，有效提升工作效率；
● 可實現電功率及擴展的扭矩及轉速同步測量；
● 被測量為多量程互感器輸出信號時，配置DP100自動量程轉換器無需手動換擋，無需繁瑣的變比換算；
● 根據檢定證書對互感器比差和角差進行自動校準補償；
● 可進行單周期有效值測量，更新速率可設置，最快更新速率為20mS，結合趨勢曲線可捕獲動態過程的詳細信息；
● 虛擬儀器面板，用戶根據需要靈活定制屬于自己的儀器；
● 所有精度指標均可溯源，并提供由國家變頻電量測量?jī)x器計量站出具的檢定證書。
一功率單元選型

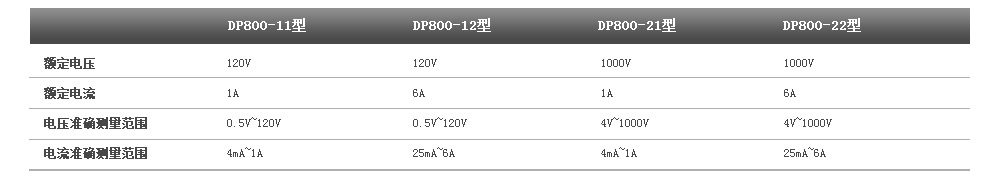

DP800數字功率計可根據輸入電壓、電流的量程選配不同型號的功率單元：
二DP800數字功率計應用
根據被測對象的不同，三個功率單元可任意組合，例如：
● 采用三瓦計法測量一個三相回路的功率。
● 采用二瓦計法測量一個同步電機的三相功率，另一個功率單元用于測量同步電機的勵磁回路。
● 采用兩個功率單元分別測量單相電器的輸入和輸出功率。

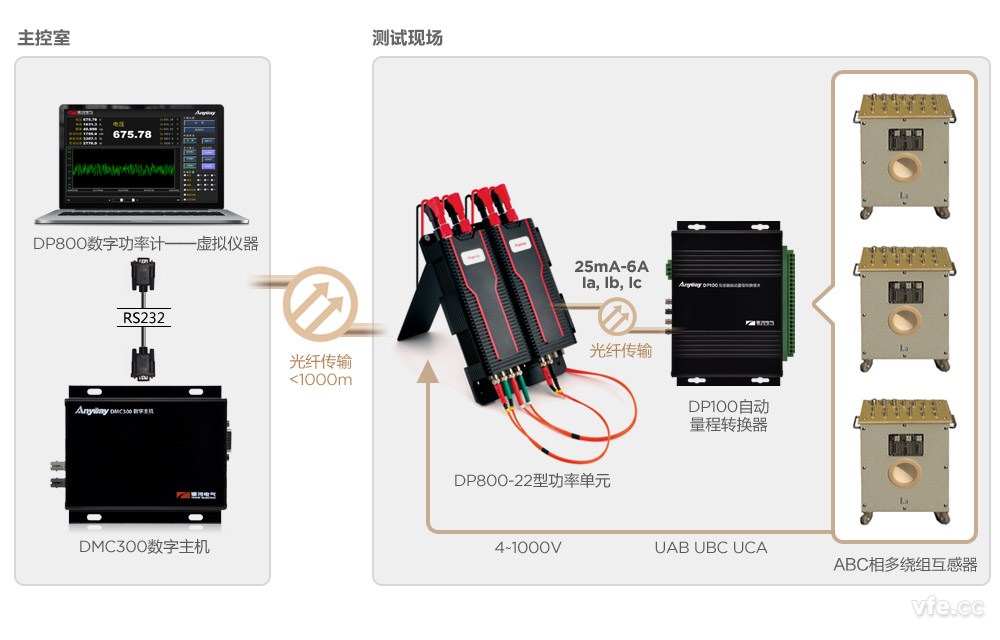

以下是DP800數字功率計用于額定電壓690V，最大電流2000A的三相異步電機試驗臺的三相功率測量的原理示意圖：
DP800數字功率計應用示意圖
一DP800數字功率計精度標稱條件
● 電壓：0.4%-100%UN；
● 電流：0.4%-100%IN；
● 頻率：DC，5Hz-400Hz
● 功率因數：0.2-1。
二DP800數字功率計主要精度指標
● 電壓： 0.2%rd；
● 電流： 0.2%rd；
● 頻率： 0.1%rd；
● 功率： 0.5%rd。
三DP800數字功率計其它技術指標
● 分辨率：16位AD；
● 采樣速率：100kHz；
● 更新周期：整周期測量，20mS-20S可設置。
