電機試驗包括空載試驗、堵轉試驗、溫升試驗和負載試驗等，電機從各個實驗中得出電機各方面的損耗，從而算出電機效率。由于電機試驗有多種，電壓電流功率頻率等電量參數涵蓋范圍比較寬，各個電量參數的的精度要求均需要保持較高，所以對電機試驗功率表的測試要求比較高。

一、電機試驗功率表空載試驗測量

　　電機空載試驗的目的是通過電機空載試驗，求得電機額定電壓時的鐵心損耗和在額定轉速時的機械損耗。空載試驗電流較小，功率因數很低，所以功率表的對相位的測量要求非常高，低功率因數下的高準確度測量，是評價電機、變壓器等高能效產品的重要技術指標。傳統的傳感器及二次儀表的角差指標直接影響功率測量準確度，功率因數越低，同樣的角差對功率測量的準確度影響越大。大多數儀器儀表的功率測量準確級的參比條件是功率因數等于1，不明示測量難度大的低功率因數下的準確度指標。大多數用于變頻電量測量的傳感器，不標稱相位誤差指標，系統的相位誤差不明確，功率測量準確度處于未知狀態。一般而言，這類傳感器的相位誤差較大，低功率因數時，功率測量誤差較大。

二、電機試驗功率表堵轉試驗測量

　　堵轉試驗是為了測取額定電壓時的堵轉電流和堵轉轉矩值以及堵轉損耗，同時測取堵轉電流，堵轉轉矩，堵轉輸入功率與輸入電壓的關系曲線，堵轉試驗電流變化非常大，持續時間短，這就要求電機試驗功率表具有較寬的電流準確測量范圍。傳統的測量模式是靠機械換擋的方式來解決電流的寬范圍問題，這樣不僅工程量大，操作不方面，而且換擋過程中會出現數據丟失和波動，影響測量結果。

三、電機試驗功率表溫升試驗測量

　　溫升試驗的目的是確定電機在額定負載條件下運行時定子繞組的工作溫度和電機某些部分溫度高于冷卻介質溫度的溫升。試驗持續時間長，溫升過程中，電壓、電流、功率等電參量難免會有波動，尤其是疊頻法溫升試驗時，功率讀數波動很大，電機試驗功率表應具備積分和平均功能。

四、電機試驗功率表負載試驗測量

　　負載試驗的目的是確定電機的效率、功率因數、轉速、定子電流、輸入功率和輸出功率的關系。異步電機需要在額定電壓和額定頻率下進行，變頻電機則需要在不同頻率和不同電壓下進行，試驗需要在不同的負載點采集電量數據，同時要求試驗盡可能快的完成。

五、WP4000變頻功率分析儀用于電機試驗

　　WP4000變頻功率分析儀一款基于前端數字化的產品，它的寬幅值范圍、寬頻率范圍、寬相位范圍以及超強的運算力，從根本上的解決了市面上電機測試功率表的測量量程窄、功率測量誤差大、測量容易受環境影響等測量短板問題，是電力電子、變頻技術高速發展的必然產物，是變頻技術持續健康發展的重要基礎儀器。

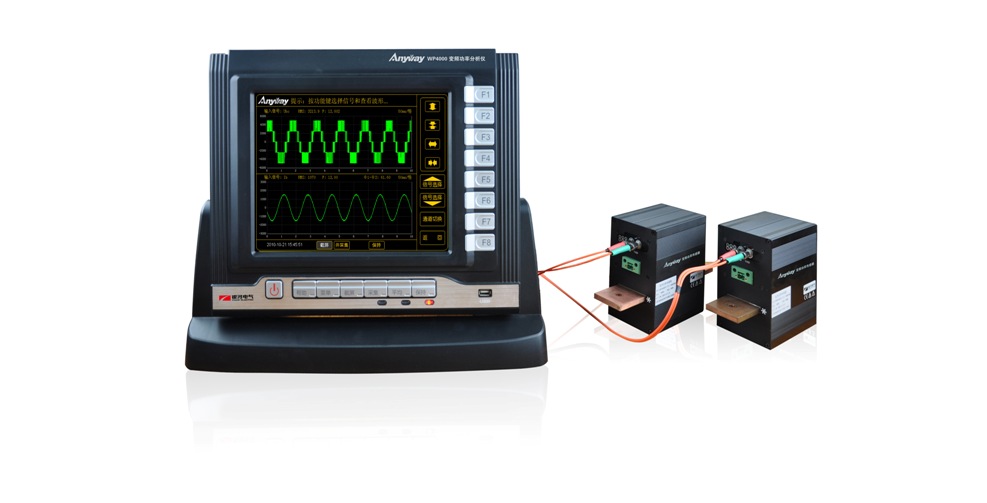

電機測試功率表-WP4000變頻功率分析儀

作者：hb_yinhe

湖南銀河電氣有限公司（http://www.jndongquanjlm.com）

---
