電子測量?jī)x器是指采用電子技術測量電量或非電量的儀器和其他設備，電子測量?jī)x器在日常生產生活中應用非常廣泛。因此，儀器應用環境多種多樣，要求儀器設備可以滿足各種不同環境下的測試需求，下面本文主要介紹不同環境溫度下如何對儀器進行進行溫度試驗，考核儀器設備不同環境溫度下的能否正常工作。

一電子測量?jī)x器試驗溫度分組

　　根據貯存條件溫度、極限條件溫度、工作范圍溫度三個條件，電子測量?jī)x器一般情況可以分為三個不同測試組別，具體分組情況如下表1所示：

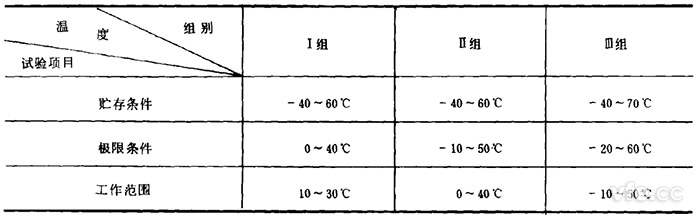

表1示：電子測量?jī)x器試驗溫度組別

二電子測量?jī)x器溫度試驗要求

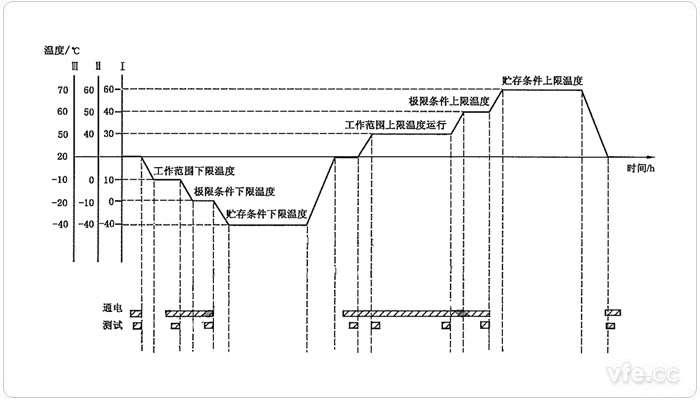

圖示1：溫度循環試驗時序圖

01電子測量?jī)x器溫度試驗要求

　　溫度試驗時，各溫度階梯(如圖示溫度循環試驗時序圖1所示)之間溫度變化的速率要求不小于0.5℃/min。且每一溫度階梯上，必須保證儀器達到溫度穩定狀態，才能進行測試，溫度穩定時間至少在1h。

　　電子測量?jī)x器在貯存條件上、下限溫度試驗時，電源應當處于斷開位置，在高低溫箱內至少分別保持4h。

　　進行工作范圍溫度測試時，工作范圍上限溫度運行時間至少4h。

　　進行各項目溫度試驗時，高、低溫箱內的溫度應保持恒定均勻，溫箱內溫差不超過±2℃且溫箱容積至少應為受試儀器的3倍。在要求綜合考慮濕度原因影響時，可采取不違背溫度試驗?zāi)康牡拇胧鐚?duì)高、低溫箱密封及注入干燥空氣等，以防止?jié)穸鹊挠绊憽?/p>

02電子測量?jī)x器溫度試驗方法

　　被試電子測量?jī)x器的溫度試驗按照?qǐng)D1所示溫度循環試驗時序圖進行試驗，試驗中溫度溫度時間、時序圖中具體時間、功能等參數參照產品技術標準執行。各項溫度測試項目設置及操作如下所述：

　　1. 基準工作條件溫度測試

　　在溫度為(20±2)℃的高、低溫箱內接通儀器電源，經預熱后進行各項性能特性測試;

　　將電源輸出的頻率保持在50Hz，電壓分別置于198V和242V及電源電壓保持220V，電源頻率分別設置于47.5Hz和52.5Hz幾種電源頻率與電壓狀態下分別至少保持15min，而后對被試電子測量?jī)x器進行各項性能特性試驗。

　　2. 工作范圍下限溫度試驗

　　被試電子測量?jī)x器電源先處于斷開位置，將高低溫箱內溫度降至?xí)r序圖中對應階梯的溫度數值，溫度穩定后，接通儀器電源，經預熱后，進行各項性能特性測試。

　　3. 極限條件下限溫度試驗

　　極限條件下限溫度測試時，被試儀器先處于通電狀態，使高低溫箱內溫度降至?xí)r序圖中對應階梯的溫度數值，溫度穩定后，檢查其性能特性;并且操作電源通斷三次，每次間隔時間不小于5min，考核其開機功能然后斷電。

　　4. 貯存條件下限溫度試驗

　　貯存條件下限溫度試驗時，被試儀器電源處于斷開位置，使高低溫箱內溫度降至?xí)r序圖中對應階梯溫度數值，至少保持4h。

　　5. 基準工作溫度條件試驗

　　基準工作溫度條件試驗，先調節高低溫箱內溫度升到基準溫度(20±2)℃，溫度穩定后，接通儀器電源，預熱后，進行性能特性測試。為保證被試電子測量?jī)x器不至凝水，影響試驗結果，可降低溫度回升速率或采取其他不違背溫度試驗項目的措施。

　　6. 工作范圍上限溫度試驗

　　進行工作范圍上限溫度試驗時，儀器電源處于接通位置，使高低溫箱內的溫度升至?xí)r序圖中對應階梯的溫度數值，溫度穩定后，進行一次性能特性測試。在工作范圍上限溫度下，運行試驗保持至少4h，試驗?zāi)┪苍龠M(jìn)行一次性能特性測試。

　　7. 極限條件上限溫度試驗

　　極限條件上限溫度試驗時，被試電子測量?jī)x器處于通電狀態，調節高低溫箱內溫度升到時序圖中對應階梯的溫度數值，溫度穩定后，檢查其功能，然后斷電。

　　8. 貯存條件上限溫度試驗

　　進行貯存條件上限溫度試驗時，被試儀器電源處于斷開位置，使高低溫箱內的溫度升至?xí)r序圖中對應階梯的溫度數值，在箱內至少保持4h。

　　9. 基準工作溫度條件試驗

　　基準工作溫度條件試驗時，調節高低溫箱內溫度降至其基準溫度(20±2)℃，溫度穩定后，接通儀器電源，經預熱后，進行性能特性測試。

　　電子測量?jī)x器溫度試驗后必須對被試儀器外觀進行目測檢查，被試設備應當無銹蝕、裂紋、涂覆層剝落等損傷；文字和標志應清晰;控制機構應靈活；緊固部位應無松動；塑料件應無起泡、開裂、變形以及灌注物應無溢出現象。且各個試驗條件下的被試儀器性能特性應符合產品標準的規定。

---
