　　電流傳感器是一種能檢測到電流信號并能按照一定規律變換成標準電信號的器件，電流傳感器的應用歷史可以追溯到一百多年以前，電流傳感器根據不同的應用也發展了不同類型，本文費勁小編洪荒之力，總結出目前最常用的電流傳感器類型供大家參考。

一電阻分流器

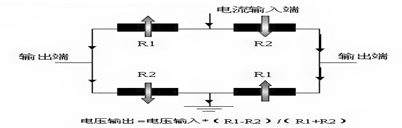

　　分流器是根據直流電流通過電阻時電阻兩端產生電壓的原理制作而成，分流器實際就是一個阻值很小的電阻，當有直流電流通過時，產生壓降，供直流電流表顯示，直流電流表實際為電壓表，一般這個電壓表量程為75mV、150mV、300mV，用電壓表來測量這個電壓，再將這個電壓換算成電流，就完成了大電流的測量。

　　分流器在低頻率小幅值電流測量中，表現出高的精度和較快的響應速度。在工業領域中，在不涉及到測量回路與被測電流之間電隔離的場合，分流器是將電流信號轉變成電壓信號的首選的低成本方案。

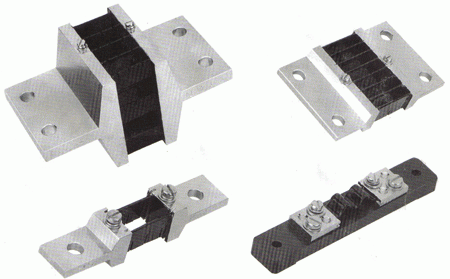

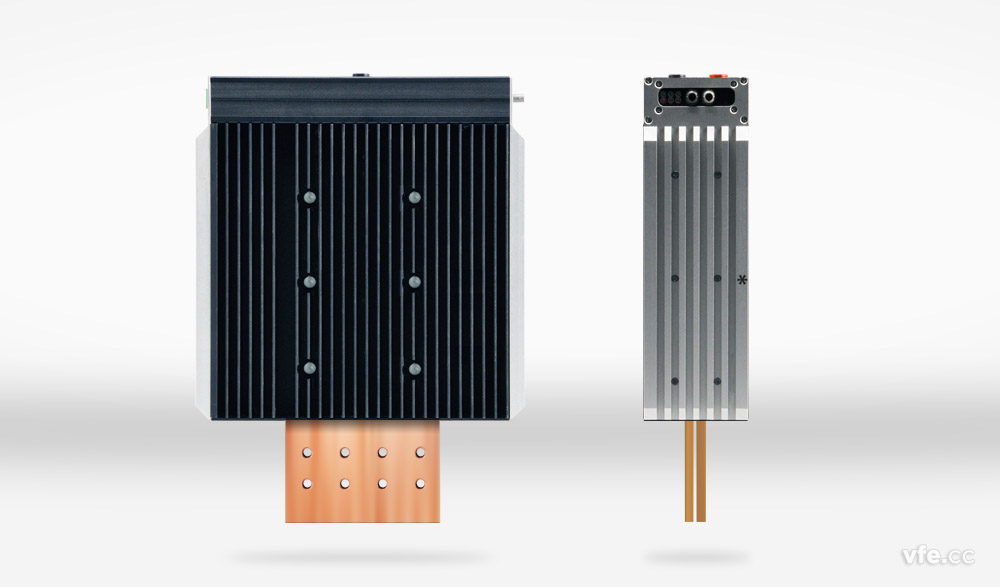

分流器

二電流互感器

　　電流互感器原理是依據電磁感應原理的，電流互感器的作用是可以把數值較大的一次電流通過一定的變化轉換成數值較小的二次電流，用來進行保護、測量等用途。

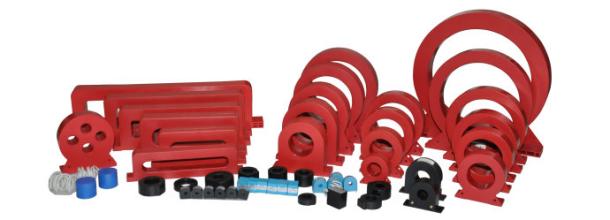

電流互感器

三霍爾電流傳感器

　　霍爾電流傳感器包括開環式和閉環式兩種。高精度的霍爾電流傳感器大多屬于閉環式，閉環式霍爾電流傳感器基于磁平衡式霍爾原理，即閉環原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

　　開環式霍爾傳感器的工作過程是原邊電流(Ip)通過一根導線時，在導線四周將會產生一個磁場，這一磁場的大小與流過導線的電流成正比，它能通過磁芯聚集感應到霍爾器件上并使其有一信號輸出。這一信號經信號放大器放大后直接輸出，霍爾器件輸出的信號準確反映了原邊電流的輸出情況。

　　開環和閉環都可以監測交流電，一般開環的適用于大電流監測，閉環適用于小電流監測。優點：封裝尺寸小，測量范圍廣，重量輕，低電源損耗，無插損。

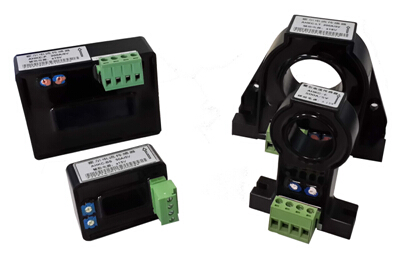

霍爾電流傳感器

四磁通門電流傳感器

　　磁通門電流傳感器是利用被測磁場中高導磁鐵芯在交變磁場的飽和激勵下，其磁感應強度與磁場強度的非線性關系來測量弱磁場的一種傳感器。

　　磁通門電流傳感器具有分辨力高、測量弱磁場范圍寬、可靠、能夠直接測量磁場的分量和適于在速運動系統中使用等特點。

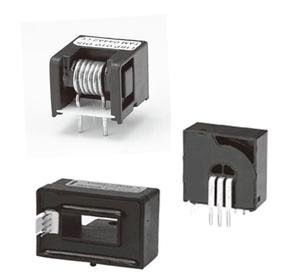

磁通門電流傳感器

五羅氏線圈

　　羅氏線圈（Rogowski Coil），全稱羅哥夫斯基線圈、或羅柯夫斯基線圈，由于羅氏線圈不含鐵芯，也稱空心線圈。羅氏線圈是一個均勻纏繞在非鐵磁性材料上的環形線圈。輸出信號是電流對時間的微分。通過一個對輸出的電壓信號進行積分的電路，就可以真實還原輸入電流。該線圈具有電流可實時測量、響應速度快、不會飽和的特點，適用交流尤其是高頻大電流測量。

　　羅氏線圈具有測量范圍寬、精度高、絕緣性能好和無磁飽和現象等優點，但是它只能用來檢測交流電流。
