變頻器效率測量需要注意的地方以及測量接線圖

　　如今的變頻器高速發展，變頻器的效率通常較高，通常可達95%以上。如需對變頻器效率做出評測，用于變頻器效率評測的測試系統則有非常高的要求。那么選擇用于變頻器效率評測的測試系統需要注意哪些方面？

一變頻器效率評測接線圖

　　用于變頻器效率評測的變頻器接線圖非常簡單，變頻器的效率評測的方法基本上是基于測量輸入功率（Pi）及輸出功率（Po）的方法，即

η=Po/Pi

變頻器效率測量接線圖

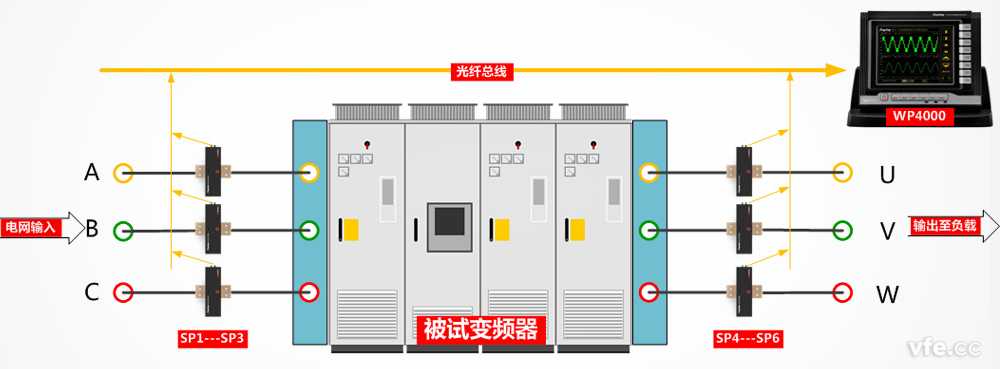

圖1．WP4000變頻功率分析儀進行變頻器效率測量接線圖

　　如圖1所示，圖為采用WP4000變頻功率分析儀進行變頻器效率評測的接線圖，SP1-SP3變頻功率傳感器測量變頻器的輸入參數，SP4-SP6變頻功率傳感器測量變頻器的輸出參數，通過光纖與WP4000變頻功率分析儀連接。

　　對于變頻器的效率η=Po/Pi，輸入功率（Pi）及輸出功率（Po）的測量精度均會對變頻器的效率評測產生影響，即△η/η=△Po/Po+△Pi/Pi，即，效率的相對誤差為輸入功率測量相對誤差加上輸出功率測量相對誤差。

　　變頻器效率評測的精度取決于測試系統，測試系統精度和評測方法決定效率測量的精度，選擇一套合適效率評測系統，需要主要以下事項：

變頻器輸入輸出信號

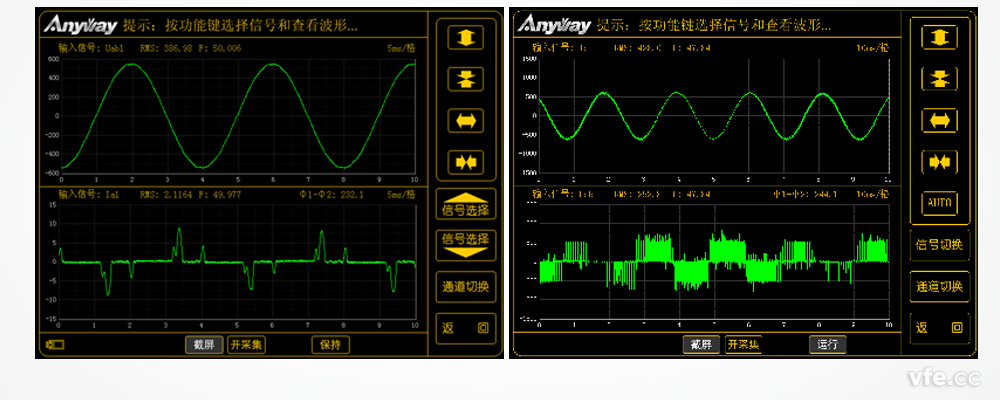

圖2．變頻器輸入輸出波形

　　變頻器輸入信號與輸出信號均不是標準的正弦信號，如圖2所示，變頻器輸入電流（左圖）為尖頂波，輸出電壓（右圖）為含有豐富諧波的信號，普通互感器以及正弦信號測量儀器均不能滿足測量要求。用于變頻器效率評測的測試系統必須為能夠適應非正弦波測試的變頻測試系統。

　　變頻器的效率非常高，測試系統的誤差對變頻器的效率測量誤差有著決定性的影響，且測試系統的精度一般由功率分析儀的精度及傳感器的精度組成，以兩者組合后的精度為準，所以測試系統的精度對效率評測至關重要。

　　相位精度是影響功率測量精度的重要因數，傳感器精度指標應包含各種頻率下的相位指標，測試系統傳感器的角差指標直接影響功率測量的精度。

　　影響效率測量誤差的因素包括輸入功率和輸出功率的同步誤差，所以輸入功率與輸出功率必須同步測量，這樣的效率評測才有可能得到準確的效率評測數據。

　　變頻環境中，電磁干擾是影響測量誤差的很重要的一個因素，傳感器與儀器之間，盡量采用數字量傳輸，優先采用光纖傳輸方式。

　　變頻器輸出波形的諧波主要體現在開關頻率整倍數附近的高次諧波，進行效率評測的測試系統需要選擇能分析較高次數的功率分析儀或諧波分析設備才能分析出諧波含量。

　　變頻器效率評測的基本方法比較簡單，測量中變頻器接線圖也比較簡單，但對測試系統的要求非常高，測試系統的選擇是否合適是變頻器效率評測的關鍵所在。
