接觸器
- 瀏覽次數：20852次
- 發布時間：2015/1/9 8:47:26
- 作者：銀河電氣
根據控制線圈的電壓不同，可分為：
1、直流線圈接觸器
2、交流線圈接觸器。
按操作機構分為：
1、電磁式接觸器
2、液壓式接觸器
3、氣動式接觸器
按動作方式分為：
1、直動式接觸器
2、轉動式接觸器
根據接觸器觸點特性分為：
1、空氣接觸器
2、真空接觸器
3、無弧接觸器

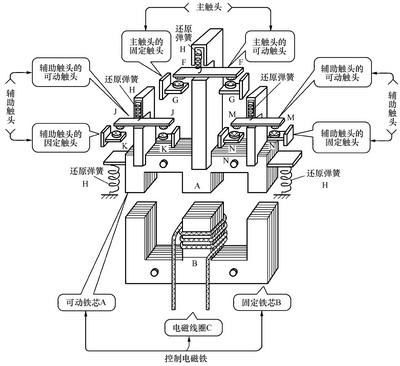

圖示：接觸器基本結構原理圖
交流接觸器由以下四部分組成：
（1）電磁機構：電磁機構由線圈、動鐵心(銜鐵)和靜鐵心組成，其作用是將電磁能轉換成機械能，產生電磁吸力帶動觸點動作。
（2）觸點系統：包括主觸點和輔助觸點。主觸點用于通斷主電路，通常為三對常開觸點。輔助觸點用于控制電路，起電氣聯鎖作用，故又稱聯鎖觸點，一般常開、常閉各兩對。
（3）滅弧裝置：容量在10A以上的接觸器都有滅弧裝置，對于小容量的接觸器，常采用雙斷口觸點滅弧、電動力滅弧、相間弧板隔弧及陶土滅弧罩滅弧。對于大容量的接觸器，采用縱縫滅弧罩及柵片滅弧。
（4）其他部件：包括反作用彈簧、緩沖彈簧、觸點壓力彈簧、傳動機構及外殼等。
接觸器的工作原理是：當接觸器線圈通電后，線圈電流會產生磁場，接觸器產生的磁場使靜鐵心產生電磁吸力吸引動鐵心，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。
接觸器的圖形符號如下圖所示，文字符號為KM。

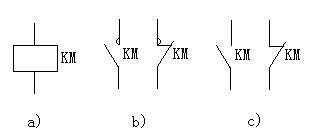

圖示：接觸器圖形符號
a）線圈 b）觸點 c）輔助觸點

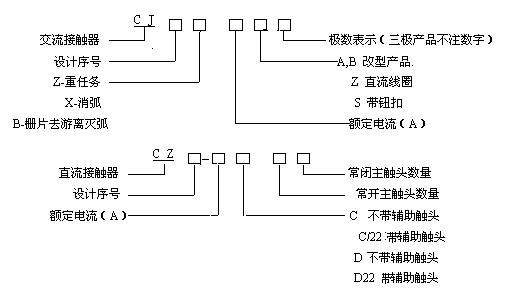

圖示：常見接觸器命名表示
例如：
CJ10Z-40/3為交流接觸器，設計序號10，重任務型，額定電流40A，主觸點為3極。
CJ12T-250/3為改型后的交流接觸器，設計序號12，額定電流250A，3個主觸點。
我國生產的交流接觸器常用的有CJ10，CJ12，CJX1，CJ20等系列及其派生系列產品，CJ0系列及其改型產品已逐步被CJ20、CJX系列產品取代。上述系列產品一般具有三對常開主觸點，常開、常閉輔助觸點各兩對。直流接觸器常用的有CZ0系列，分單極和雙極兩大類，常開、常閉輔助觸點各不超過兩對。
（1）額定電壓：指主觸點額定工作電壓，應等于負載的額定電壓。一只接觸器常規定幾個額定電壓，同時列出相應的額定電流或控制功率。通常，最大工作電壓即為額定電壓。常用的額定電壓值為220V、380V、660V等。
（2）額定電流：接觸器觸點在額定工作條件下的電流值。380V三相電動機控制電路中，額定工作電流可近似等于控制功率的兩倍。常用額定電流等級為5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。
（3）通斷能力：可分為最大接通電流和最大分?jǐn)嚯娏鳌Ｗ畲蠼油娏魇侵赣|點閉合時不會造成觸點熔焊時的最大電流值；最大分?jǐn)嚯娏魇侵赣|點斷開時能可靠滅弧的最大電流。一般通斷能力是額定電流的5～10倍。當然，這一數值與開斷電路的電壓等級有關，電壓越高，通斷能力越小。
（4）動作值：可分為吸合電壓和釋放電壓。吸合電壓是指接觸器吸合前，緩慢增加吸合線圈兩端的電壓，接觸器可以吸合時的最小電壓。釋放電壓是指接觸器吸合后，緩慢降低吸合線圈的電壓，接觸器釋放時的最大電壓。一般規定，吸合電壓不低于線圈額定電壓的85％，釋放電壓不高于線圈額定電壓的70%
（5）吸引線圈額定電壓：接觸器正常工作時，吸引線圈上所加的電壓值。一般該電壓數值以及線圈的匝數、線徑等數據均標于線包上，而不是標于接觸器外殼銘牌上，使用時應加以注意。
（6）操作頻率：接觸器在吸合瞬間，吸引線圈需消耗比額定電流大5～7倍的電流，如果操作頻率過高，則會使線圈嚴重發熱，直接影響接觸器的正常使用。為此，規定了接觸器的允許操作頻率，一般為每小時允許操作次數的最大值。
（7）壽命：包括電壽命和機械壽命。目前接觸器的機械壽命已達一千萬次以上，電氣壽命約是機械壽命的5%～20％。
交流接觸器的選擇參數內容包括：額定電壓；額定電流；線圈的額定電壓；操作頻率；輔助觸頭的工作電流。
1、額定電壓：銘牌額定電壓是指主觸點上的額定電壓，通常用的電壓等級為
直流接觸器：220V，440V，660V
交流接觸器：220V，380V，500V
如某負載是380V的三相感應電動機，則應選用380V的交流接觸器
2、額定電流：銘牌額定電流是指主觸點的額定電流．通常用的電流等級為
直流接觸器：25，40，60，100，150，250，400，600A
交流接觸器：5，10，20，40，60，100，150，250，400，600
上述電流是指接觸器安裝在敞開式控制屏上，觸點工作不超過額定溫升，負載為間斷—長期工作制時的電流值。若超過8小時，必須空載開閉三次以上，以消除表面氧化膜。如果上述條件改變，就要做相應修正起電流值，具體如下： 當接觸器安裝在箱柜內，由于冷卻條件差，電流要降低10~20%使用，當接觸器工作于長期工作制，而且通電持續率不超過40%；敞開安裝，電流允許提高10~25%；箱柜安裝，允許提高5~10%。
3、線圈的額定電壓：通常的電壓等級為
直流線圈：24，48，220，440V
交流線圈：36，127，220，380V
（選擇時一般交流對交流，直流對直流，但交流負載頻繁動作時可采用直流吸引線圈的接觸器；直流接觸器斷開時產生的過電壓高達10~20倍，故不宜采用高電壓等級，電壓太低，接通線圈用的繼電器或接觸器的聯鎖觸點不可靠）
4、操作頻率：指每小時接通的次數，交流接觸器最高為600次/h，直流接觸器可達1200次/h。
5、輔助觸頭的工作電流：輔助觸頭(或稱輔助開關)的微動開關，它有兩個電流參數，一是約定發熱電流，一是工作電流．工作電流有多種，而約定發熱電源只有一個。
補充參考內容：
（1）持續運行的設備。接觸器按67-75%算。即100A的交流接觸器，只能控制最大額定電流是67-75A以下的設備。
（2）間斷運行的設備。接觸器按80%算。即100A的交流接觸器，只能控制最大額定電流是80A以下的設備。
（3）反復短時工作的設備。接觸器按116-120%算。即100A的交流接觸器，只能控制最大額定電流是116-120A以下的設備。
接觸器（contanctor），可作為主回路電氣元件，在一次系統中執行主回路的頻繁開斷與關合，并帶有可用于二次回路的輔助觸點。也可作為二次回路中的控制元件，實現較大容量、頻繁操作的控制功能需要。
繼電器，僅作為二次回路電氣元件，作為控制、保護、信號等功能使用，根據具體功能可分為：電壓繼電器、電流繼電器、時間繼電器、中間繼電器、信號繼電器等等，作為功能擴展需要。
