水泵綜合參數測試系統

---

水泵綜合參數測控系統是湖南銀河電氣有限公司專為水泵測控而量身打造的一款功能強大的測控系統，公司多年來在測控領域深厚的技術積累，保障了測控系統的可靠性與準確性。

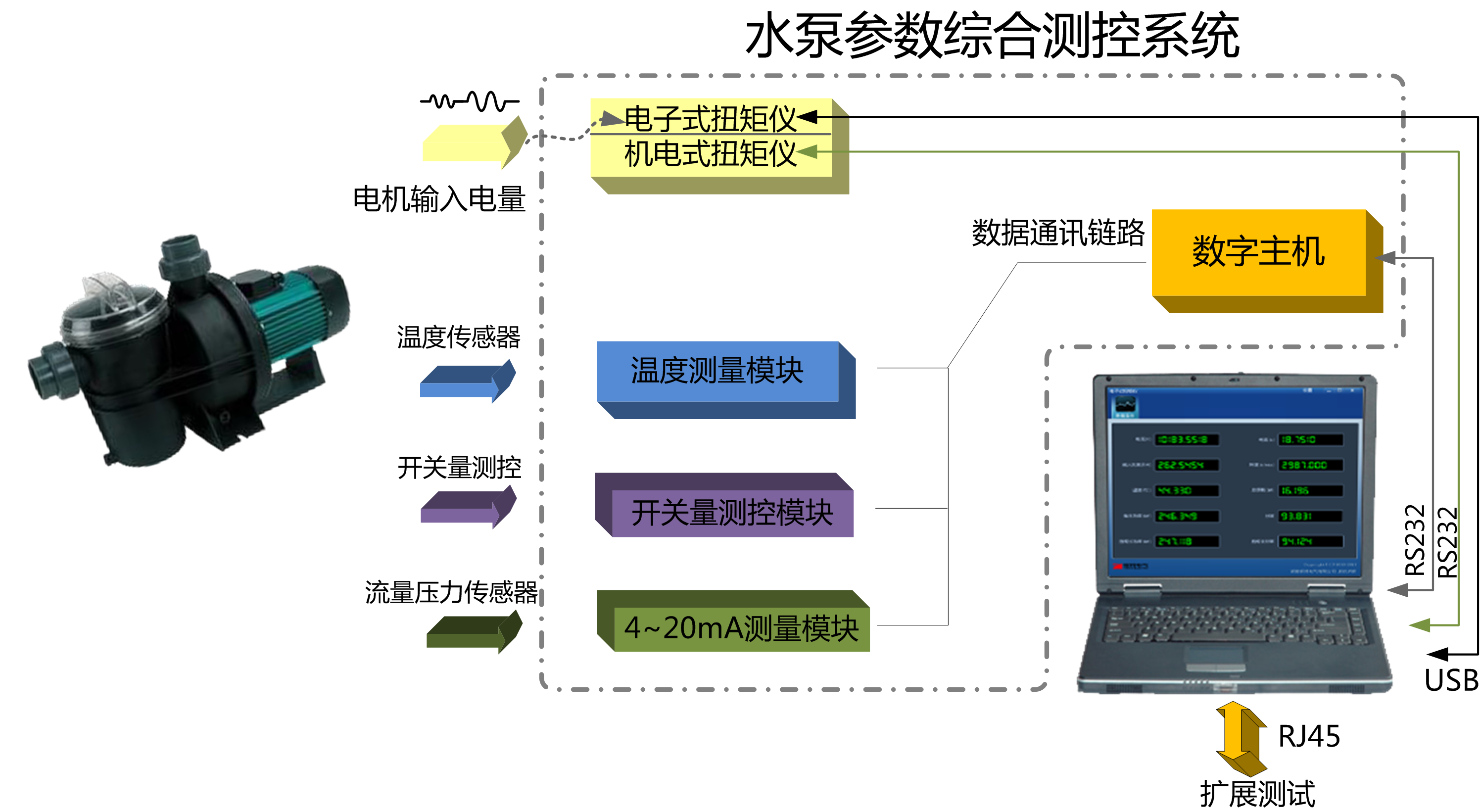

使用該系統能夠同時測量水泵的進口溫度、出口溫度、進口壓力、出口壓力、揚程、流量、轉速、電機軸輸出功率（水泵輸入機械功率）等基本參數，并準確計算出泵的效率。如增加相應的閥門控制模塊，可進行水泵管路閥門的控制，配合水泵綜合參數測控系統同步完成水泵試驗工作，并按照國標要求生成水泵試驗報告。該系統是水泵性能測試、經濟運行、日常維護的理想設備。

◎ 安裝簡單、使用方便
水泵試驗所有參數一機全部測量，無需再購置其他儀器，方便管理；水泵綜合參數測控系統配有各種模擬量信號接口和數字量信號接口，可以直接與電壓/電流傳感器、功率傳感器、互感器、流量計、轉速儀、壓力計、電子閥、PT100熱敏電阻、扭矩儀等儀器連接，使用時只需將所需要的儀器設備接入水泵綜合參數測控系統即可，安裝簡單，一個操作人員即可完成安裝工作。
◎ 配置靈活
水泵綜合參數測控系統的硬件采用模塊化結構，并以虛擬儀器顯示，方便接口擴展，用戶可以根據自己的需求選擇合適的模塊來搭配屬于自己的系統，比傳統的方法更為靈活，數據處理更為快捷，系統的維護和升級更為方便。
◎ 人性化的操作界面
水泵綜合參數測控系統采用虛擬儀器的形式顯示，擁有人性化的操作界面，用戶可以根據自身的需求對所采集的數據進行管理。
◎ 多種顯示方式
虛擬儀器界面提供了數顯表、指針式、矩陣三種顯示方式，人機界面更加友好。
◎ 瞬態數據采集功能
如果選擇電子式扭矩儀，電機的輸入功率將具有瞬態數據采集功能，能夠采集電機啟動的瞬時電量參數，并能生成瞬態啟動曲線。
◎ 標準的試驗報告
水泵綜合參數測控系統在采集完數據后，可以自動生成水泵性能試驗報告，試驗報告響應相關國標的要求。

應用
水泵綜合參數測控系統能滿足試驗室的精確測量，也能滿足水泵工作現場的便捷式測量。
◎ 試驗室應用
水泵綜合參數測控系統為滿足水泵試驗室的高精度測控，本測控系統提供各種接口可以直接與試驗室的扭矩儀、高精度電壓/電流傳感器、高精度互感器、以及高精度流量計和壓力計，將測得的數據進行運算分析，并最終生成試驗報告。
◎ 現場應用
在水泵使用現場往往不具備測試所需的一次儀表，對于這種情況下的監測水泵運行狀況，水泵綜合參數測控系統提供了一個高效且簡單的解決方案。水泵綜合參數測控系統擁有一個參數錄入界面，可以將水泵機組的一些基本參數錄入儀器中，再在水泵的進出口管路中分別安裝一個壓力計，水泵綜合參數測控系統通過測量水泵的進出口壓力，再結合之前錄入儀器的參數，即可在儀表上顯示出水泵的實時流量、效率等數據。

名稱	功能說明	備注
電子式扭矩儀	測量電機的軸功率和轉速信號	二選一
扭矩傳感器+扭矩儀 （帶RS232通訊口）
溫度測量模塊	接PT100熱敏電阻或熱電偶	必選件
4～20mA測量模塊	接流量計、壓力計、其他變送器	選件
開關量測控模塊	接開關設備（開關狀態量獲取、電磁閥控制）	選件
水泵綜合參數測控軟件	測控系統操控面板、數據分析管理、報表生成	必選件
